Диммер для светодиодной ленты Rize CV1 8A VH

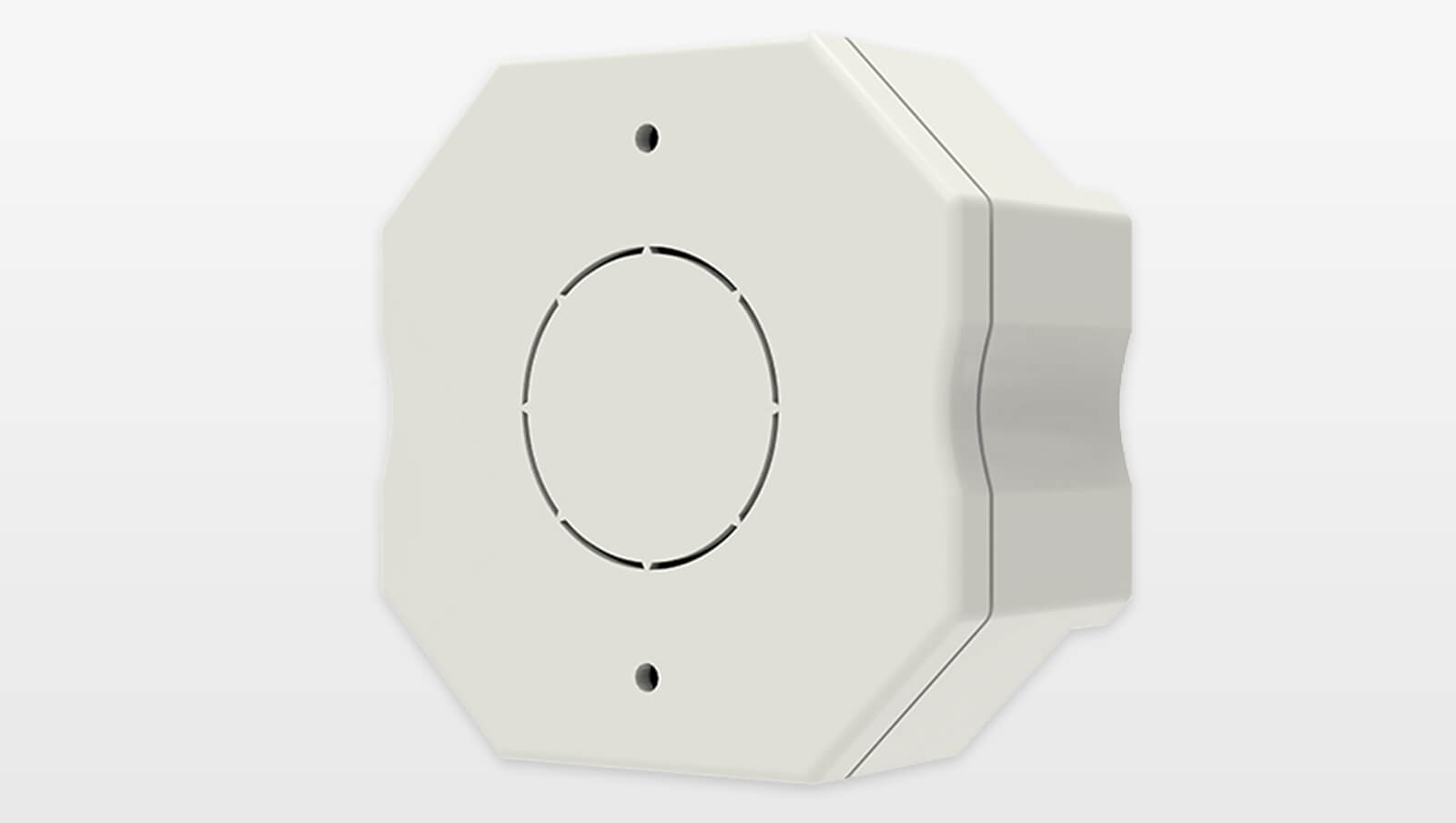

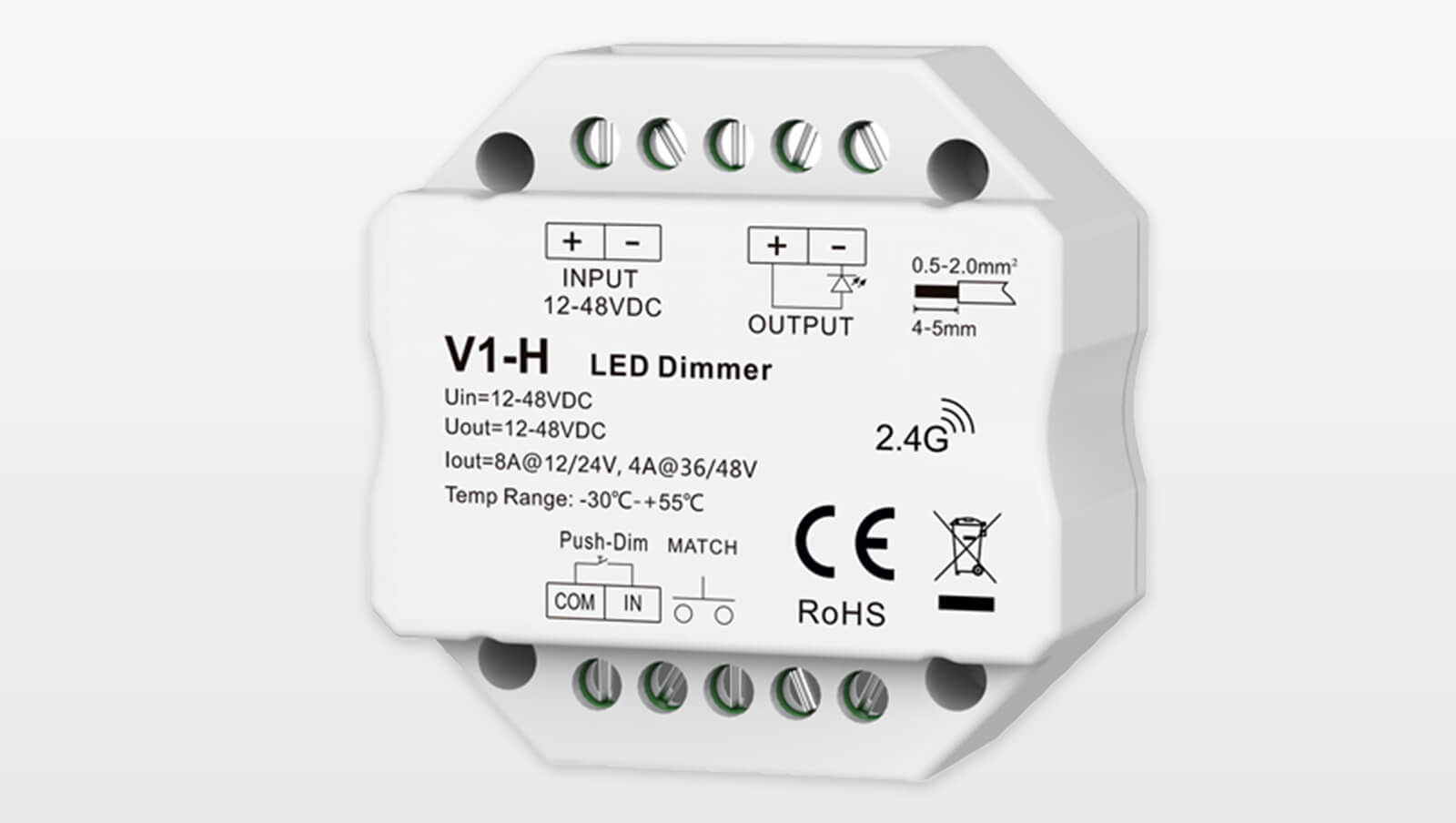

Миниатюрный диммер, который может поместиться даже в монтажную коробку за выключатель. При этом поддерживает светодиодные ленты напряжением до 48V и управление по PushDim.

Благодаря этим возможностям можно реализовать очень удобную в некоторых случаях  схему подключения светодиодной ленты:

• блок питания на 48V располагается в эл. щитке;
• диммер Rize CV1 8A VH располагается за выключателем в монтажной коробке;
• выключатель возвратного типа, подключается на клеммы PushDim и управляет диммером (не нужен ни пульт, ни панель управления, таких выключателей может быть несколько);
• провод питания 48V идет сначала от эл. щитка к диммеру, затем от диммера напрямую к светодиодной ленте.


Также при помощи контроллера Rize, совместимого с Tuya, можно управлять неограниченным количеством диммеров Rize CV1 8A VH через колонку и приложение Алиса от Яндекс.

Диммирование низковольтовым PushDim

Обычный способ управления контроллерами для светодиодного освещения - пульты и панели, отправляющие команду по радиосигналу. Это удобно, если у вас уже сделана чистовая отделка и сложно реализовать другой способ управления. Но мы советуем всегда рассмотреть управление по PushDim.

Это интуитивно понятное управление, для него используется классический выключатель, только возвратного типа (он работает как кнопка - возвращается в исходное положение после нажатия).

Преимущества:

• супер простое управление:
  короткое нажатие - включение/выключение,
  длинное нажатие - диммирование;
• выключателей можно делать сколько угодно, все будут работать как "проходные";
• просто сделайте рамку с выключателями в комнате на 1 пост длиннее и купите возвратный выключатель этой же серии;
• сильно экономит бюджет, т.к. возвратные выключатели обычно даже дешевле обычных;
• никогда не будет теряться в отличие от пульта.

Управление с помощью "Алисы" или смартфона

Данный контроллер управляется по RF (радиосигналу). Но им также можно управлять с помощью "Алисы" или приложения на смартфоне. Для этого нужно будет докупить один контроллер Rize с поддержкой Tuya WiFi и возможностью работать в режиме диммера (регулировки яркости, без настройки оттенка и цвета) на каждую зону освещения, если у вас их несколько.

При получении команды от "Алисы" или смартфона контроллер с поддержкой Tuya WiFi  будет повторять ее в RF для других RF-контроллеров. Он становится как будто еще одним пультом или настенной панелью и может управлять любым RF-диммером Rize.

Широкий выбор пультов и настенных панелей

В линейке контроллеров Rize большое количество устройств, которые могут управлять данным контроллером при помощи RF-сигнала. Основные возможности, на которые стоит обратить внимание:

• одна панель или пульт может управлять светильниками, начиная от обычного вкл/выкл 220V, включая диммирование TRIAC и ШИМ, стандарты DMX и 0/1-10V и  заканчивая современными беспроводными WiFi, Zigbee и Bluetooth;
• если зон освещения много, то удобнее управлять сценами: в сцену сохраняется комбинация состояний до 4-х зон в помещении;
• есть RF-выключатели на батарейках (со сроком службы от 2-х лет от 1 батарейки) на случай, если нет возможности подвести питание к месту установки выключателя/панели.

Характеристики

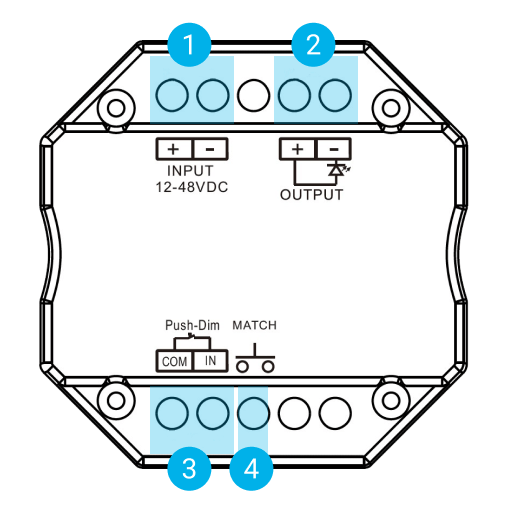

Элементы и их назначение

1. Входные контакты для подключения к блоку питания
2. Выходные контакты для подключения светодиодной ленты
3. Контакты PushDim для подключения возвратных выключателей
4. Кнопка Match привязки к пульту или панели

Схема подключения

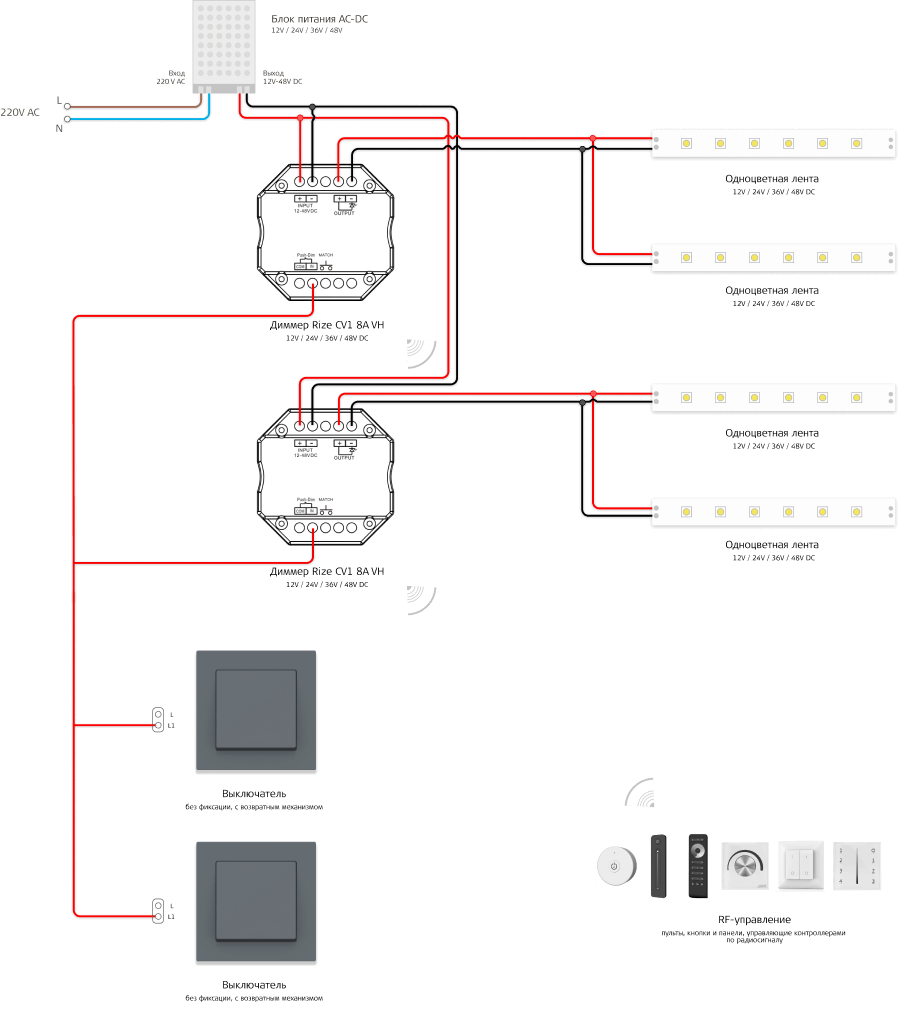

Диммирование с помощью RF и PushDim

PushDim реализован двумя низковольтными контактами, к которым подклячается один возвратный выключатель или несколько параллельно друг другу.

Можно использовать любой провод для слаботочных или сигнальных систем, например, "витую пару" UTP-5e. При возможности наводок, например если кабель проложен рядом с проводкой 220V, советуем использовать экранированный кабель.

Скачать cхему в формате PDF для печати.

Управление по RF, PushDim можно использовать одновременно или по отдельности. Нужно только учитывать некоторые особенности.

Память текущего состояния
У RF панелей есть память текущего состояния (включена/выключена и текущая яркость). Панель может не знать, что вы выключили подсветку другим RF пультом или с помощью PushDim. В такой ситуации может понадобиться включить/выключить подсветку с помощью панели для синхронизации текущего статуса панели и контроллера.

Пример управления подсветкой потолка

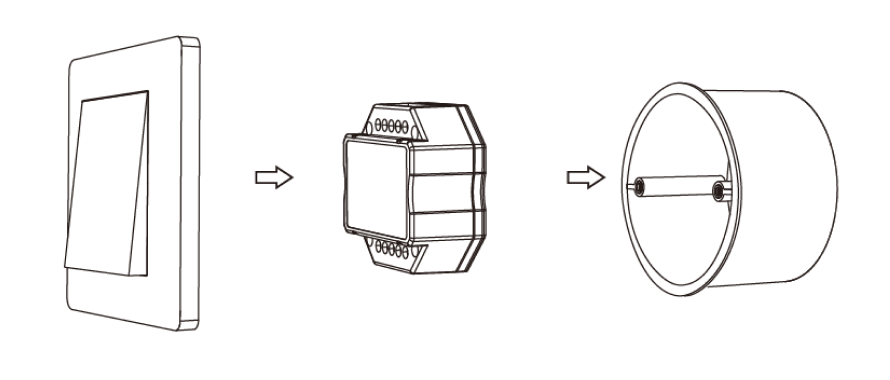

Благодаря миниатюрным размерам диммер можно расположить за возвратным выключателем и подключить его к диммеру на клеммы PushDim.

Блок питания располагается в эл. щитке или нише. Если используется питание 12V или 24V, то максимальная длина кабеля не может быть большой, надо рассчитывать на "калькуляторе" исходя из напряжения, мощности нагрузки и сечении кабеля.

При использовании ленты на 48V с диммером Rize CV1 8A VH провод может быть очень длинным, блок питания точно в эл. щитке, и от диммера провод сразу к ленте. Никаких ниш с лючками делать не нужно.

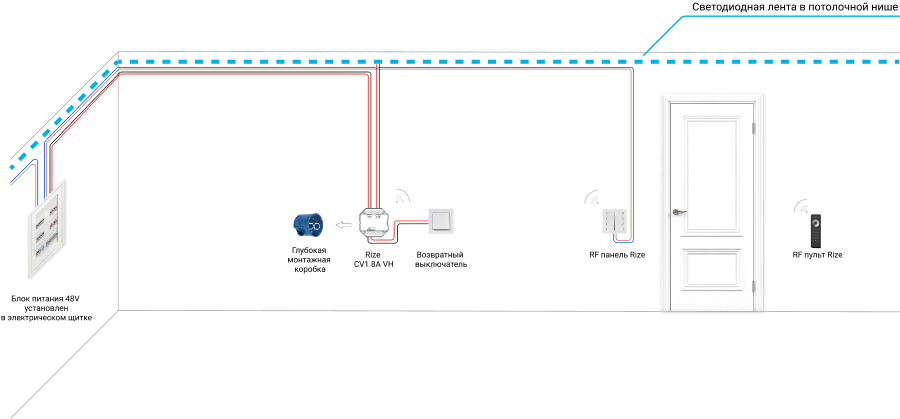

Управление подсветкой потолка по RF

Один способ управления у нас уже есть - возвратный выключатель по PushDim, за которым установлен диммер.

В качестве альтернативного способа подойдет любой пульт или панель Rize с поддержкой RF.

Скачать cхему в формате PDF для печати.

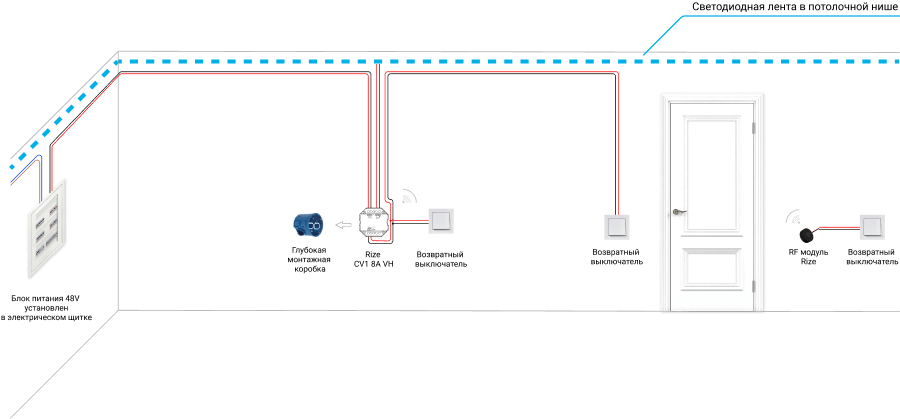

Управление подсветкой потолка по PushDim и RF

К клеммам PushDim можно подключить еще несколько возвратных выключателей параллельным подключением.

Если где-то нужно установить возвратный выключатель, но до него сложно провести провод, то можно воспользоваться RF модулем на батарейке для подключения к возвратному выключателю.

Скачать cхему в формате PDF для печати.

Управление с помощью Яндекс Алисы

Диммером Rize CV1 8A VH, как и другими RF контроллерами Rize, можно управлять с помощью "Алисы".

Для этого Вам потребуется диммер/шлюз Rize с поддержкой TuyaWiFi и RF. Подойдут модели RCT1-1,5A-SBWT , RCV2-10A-WT и RCV5-15A-WT.

Скачать cхему в формате PDF для печати.
