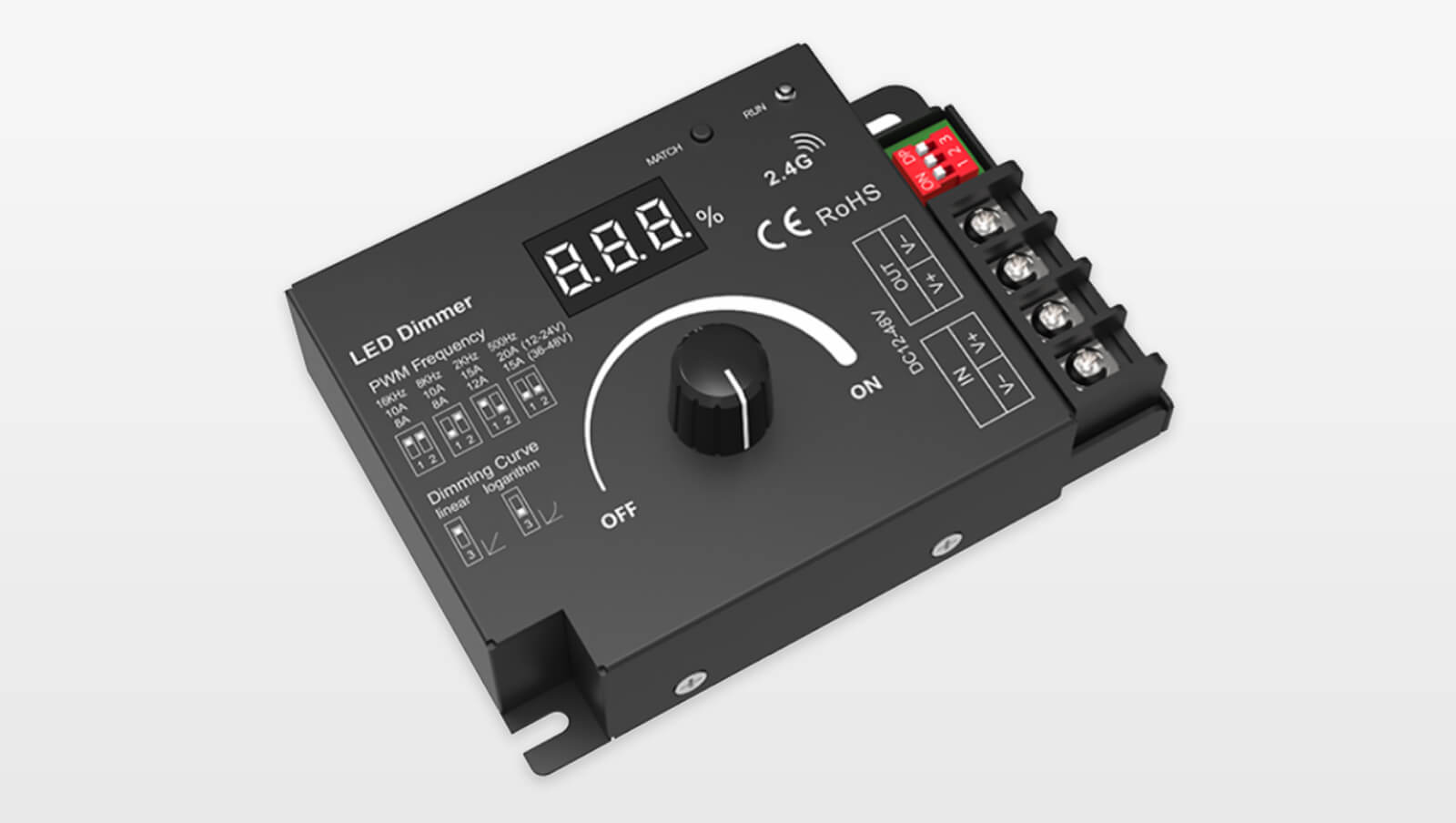

Диммер для светодиодной ленты Rize CV1 20A VK

Продвинутая версия диммера для светодиодной ленты. Благодаря высокой частоте ШИМ и поворотному регулятору яркости может подойти фотостудиям, кафе и пр.

• диммер большой мощности, он выдерживает подключение большого количества светодиодной ленты;
• удобно, что всю ленту можно подключить к одной паре клемм;
• управление поворотным регулятором и RF одновременно;
• высокое качество света и отсутствие полос на фото/видео благодаря ШИМ 16кГц;
• поддерживает как "классические" светодиодные ленты с рабочим напряжением 12V и 24V, так и недавно получившие распространение ленты на 48V.


Также при помощи контроллера Rize, совместимого с Tuya, можно управлять неограниченным количеством диммеров Rize CV1 20A VK через колонку и приложение Алиса от Яндекс.

Отсутствие "полос" на фото и хорошее самочувствие

Чем выше частота ШИМ - тем меньше "помех" на фотоснимке и видеозаписи, сделанной при этом освещении. Обычно в диммерах и контроллерах для светодиодной ленты используется частота ШИМ около 750Гц.

Если частота более 2000Гц, то полосы практически исчезают. А самые строгие европейские стандарты "экологии освещения" говорят, что при частоте более 1800Гц мерцание света вообще перестает как-либо влиять на человека.

На данном же контроллере можно выбрать частоту ШИМ до 8000Гц. Фотоснимки и видео в свете под управлением Rize CV1 15A VK будут безукоризненными. Вместе с тем самочувствие даже самых чувствительных к особенностям освещения людей будет замечательным.

Управление с помощью "Алисы" или смартфона

Данный контроллер управляется по RF (радиосигналу). Но им также можно управлять с помощью "Алисы" или приложения на смартфоне. Для этого нужно будет докупить один контроллер Rize с поддержкой Tuya WiFi и возможностью работать в режиме диммера (регулировки яркости, без настройки оттенка и цвета) на каждую зону освещения, если у вас их несколько.

При получении команды от "Алисы" или смартфона контроллер с поддержкой Tuya WiFi  будет повторять ее в RF для других RF-контроллеров. Он становится как будто еще одним пультом или настенной панелью и может управлять любым RF-диммером Rize.

Плавное включение и выключение

По умолчанию время включения и выключения света у контроллера составляет 0,5 секунды. Однако, для человеческого глаза комфортнее плавное "разгорание" и угасание света.

Вы сможете установить время плавного включения на 3 секунды. Так яркий свет не будет вас резко слепить при включении света, а при выключении вы не останетесь в кромешной тьме.

Широкий выбор пультов и настенных панелей

В линейке контроллеров Rize большое количество устройств, которые могут управлять данным контроллером при помощи RF-сигнала. Основные возможности, на которые стоит обратить внимание:

• одна панель или пульт может управлять светильниками, начиная от обычного вкл/выкл 220V, включая диммирование TRIAC и ШИМ, стандарты DMX и 0/1-10V и  заканчивая современными беспроводными WiFi, Zigbee и Bluetooth;
• если зон освещения много, то удобнее управлять сценами: в сцену сохраняется комбинация состояний до 4-х зон в помещении;
• есть RF-выключатели на батарейках (со сроком службы от 2-х лет от 1 батарейки) на случай, если нет возможности подвести питание к месту установки выключателя/панели.

Характеристики

При частоте ШИМ 500 Гц

При частоте ШИМ 2 000 Гц

При частоте ШИМ 8 000 и 16 000 Гц

Элементы и их назначение

1. Экран, на котором отображается текущая яркость светодиодной ленты от 0% до 100%.
2. Поворотный регулятор яркости. При повороте на минимум до щелчка происходит полное выключение подсветки.
3. Кнопка Match для привязки контроллера к пульту или панели.
4. Светодиодный индикатор работы контроллера.
5. DIP переключатель выбора частоты ШИМ диммирования (500Гц/2кГц/8кГц/16кГц) и кривой диммирования (линейная/логарифмическая).
6. Выходные контакты для подключения светодиодной ленты.
7. Входные контакты для подключения блока питания.

Схема подключения

Диммирование с помощью RF пультов и панелей

Скачать cхему в формате PDF для печати.

Пример управления подсветкой потолка

Диммер удобно расположить его вместе с блоком питания в нише рядом с точкой подключения светодиодной ленты. Сокращая расстояние от БП и контроллера до светодиодной ленты Вы снижаете падение напряжения.

Если нет возможности расположить контроллеры и блоки питания в нише рядом с потолком или недалеко от него, то советуем рассмотреть светодиодную ленту на 48V. Напряжение выше и при той же мощности ленты ток будет меньше. А значит блок питания и диммер можно разместить на значительном удалении в щитке.

Управление подсветкой потолка по RF

Для управления по RF подойдет любой пульт или панель Rize с поддержкой RF.

Также есть RF модуль на батарейке для подключения к возвратному выключателю, они есть в любой "линейке выключателей".

Скачать cхему в формате PDF для печати.

Управление с помощью Яндекс Алисы

Диммером Rize CV1 20A VK, как и другими RF контроллерами Rize, можно управлять с помощью "Алисы".

Для этого Вам потребуется диммер/шлюз Rize с поддержкой TuyaWiFi и RF. Подойдут модели RCT1-1,5A-SBWT , RCV2-10A-WT и RCV5-15A-WT.

Скачать cхему в формате PDF для печати.
