Диммер для светодиодной ленты Rize CV1 15A VL

Продвинутая версия диммера для светодиодной ленты, которая ответит, пожалуй, на любые электриков и будущих пользователей.

• диммер большой мощности, он выдерживает подключение большого количества светодиодной ленты;
• удобно, что всю ленту можно подключить к одной паре клемм;
• управление PushDim и RF одновременно;
• поддерживает как "классические" светодиодные ленты с рабочим напряжением 12V и 24V, так и недавно получившие распространение ленты на 48V.


Также при помощи контроллера Rize, совместимого с Tuya, можно управлять неограниченным количеством диммеров Rize CV1 15A VL через колонку и приложение Алиса от Яндекс.

Диммирование низковольтовым PushDim

Обычный способ управления контроллерами для светодиодного освещения - пульты и панели, отправляющие команду по радиосигналу. Это удобно, если у вас уже сделана чистовая отделка и сложно реализовать другой способ управления. Но мы советуем всегда рассмотреть управление по PushDim.

Это интуитивно понятное управление, для него используется классический выключатель, только возвратного типа (он работает как кнопка - возвращается в исходное положение после нажатия).

Преимущества:

• супер простое управление:
  короткое нажатие - включение/выключение,
  длинное нажатие - диммирование;
• выключателей можно делать сколько угодно, все будут работать как "проходные";
• просто сделайте рамку с выключателями в комнате на 1 пост длиннее и купите возвратный выключатель этой же серии;
• сильно экономит бюджет, т.к. возвратные выключатели обычно даже дешевле обычных;
• никогда не будет теряться в отличие от пульта.

Управление с помощью "Алисы" или смартфона

Данный контроллер управляется по RF (радиосигналу). Но им также можно управлять с помощью "Алисы" или приложения на смартфоне. Для этого нужно будет докупить один контроллер Rize с поддержкой Tuya WiFi и возможностью работать в режиме диммера (регулировки яркости, без настройки оттенка и цвета) на каждую зону освещения, если у вас их несколько.

При получении команды от "Алисы" или смартфона контроллер с поддержкой Tuya WiFi  будет повторять ее в RF для других RF-контроллеров. Он становится как будто еще одним пультом или настенной панелью и может управлять любым RF-диммером Rize.

Плавное включение и выключение

По умолчанию время включения и выключения света у контроллера составляет 0,5 секунды. Однако, для человеческого глаза комфортнее плавное "разгорание" и угасание света.

Вы сможете установить время плавного включения на 3 секунды и даже 5 секунд. Так яркий свет не будет вас резко слепить при включении света, а при выключении вы не останетесь в кромешной тьме.

Широкий выбор пультов и настенных панелей

В линейке контроллеров Rize большое количество устройств, которые могут управлять данным контроллером при помощи RF-сигнала. Основные возможности, на которые стоит обратить внимание:

• одна панель или пульт может управлять светильниками, начиная от обычного вкл/выкл 220V, включая диммирование TRIAC и ШИМ, стандарты DMX и 0/1-10V и  заканчивая современными беспроводными WiFi, Zigbee и Bluetooth;
• если зон освещения много, то удобнее управлять сценами: в сцену сохраняется комбинация состояний до 4-х зон в помещении;
• есть RF-выключатели на батарейках (со сроком службы от 2-х лет от 1 батарейки) на случай, если нет возможности подвести питание к месту установки выключателя/панели.

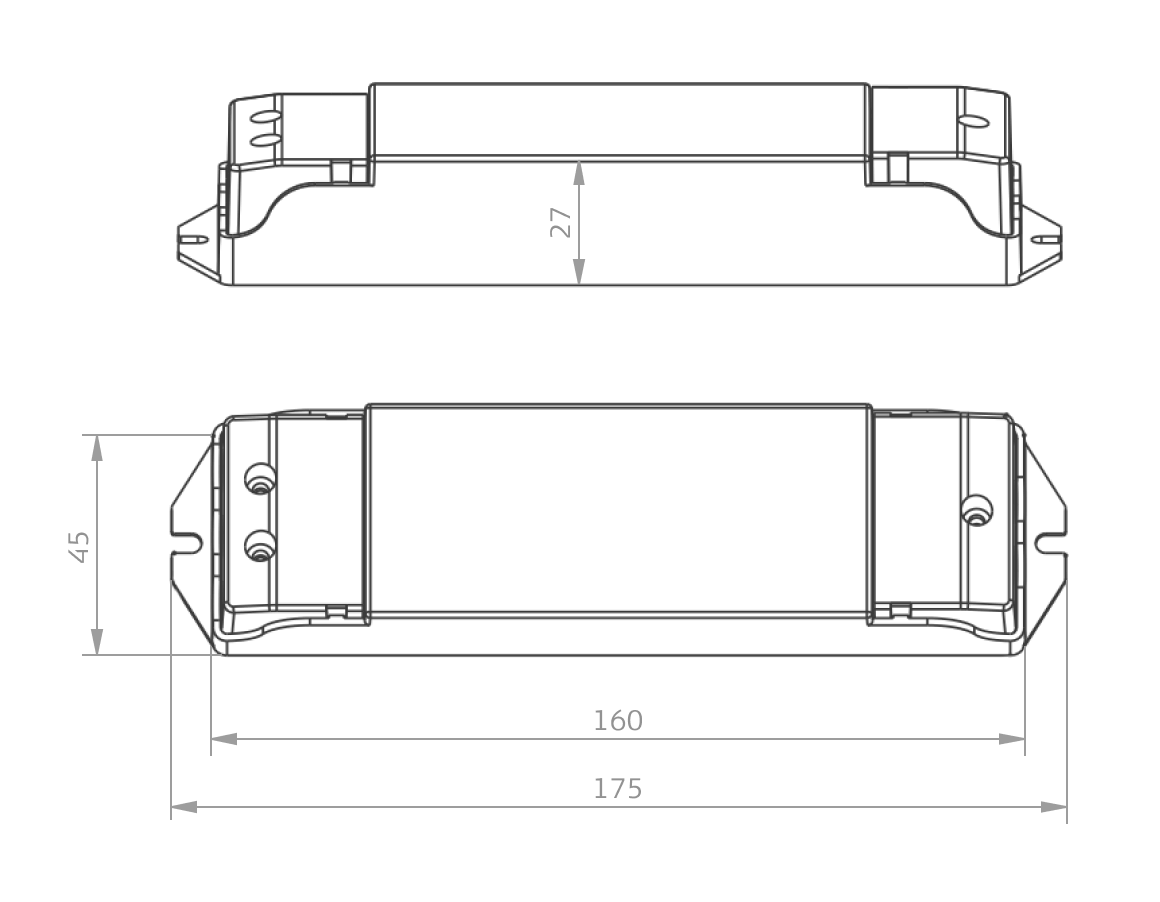

Характеристики

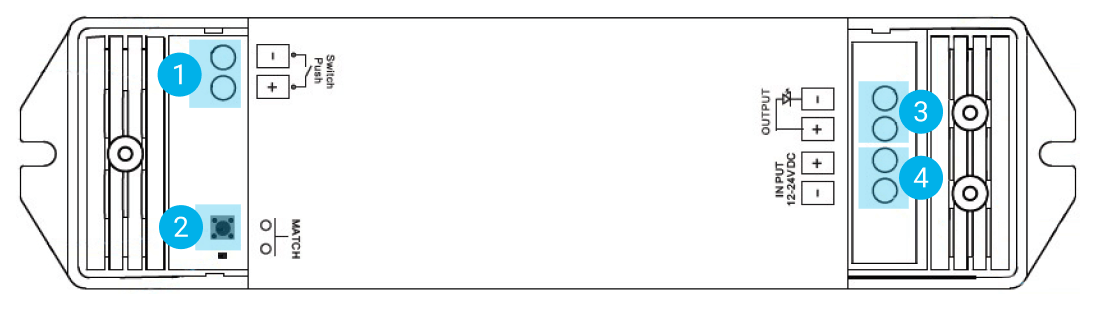

Элементы и их назначение

1. Контакты PushDim для подключения возвратных выключателей
2. Кнопка Match привязки к пульту или панели
3. Выходные контакты для подключения светодиодной ленты
4. Входные контакты для подключения к блоку питания

Схема подключения

Диммирование с помощью RF и PushDim

PushDim реализован двумя низковольтными контактами, к которым подклячается один возвратный выключатель или несколько параллельно друг другу.

Можно использовать любой провод для слаботочных или сигнальных систем, например, "витую пару" UTP-5e. При возможности наводок, например если кабель проложен рядом с проводкой 220V, советуем использовать экранированный кабель.

Скачать cхему в формате PDF для печати.

Управление по RF, PushDim можно использовать одновременно или по отдельности. Нужно только учитывать некоторые особенности.

Память текущего состояния
У RF панелей есть память текущего состояния (включена/выключена и текущая яркость). Панель может не знать, что вы выключили подсветку другим RF пультом или с помощью PushDim. В такой ситуации может понадобиться включить/выключить подсветку с помощью панели для синхронизации текущего статуса панели и контроллера.

Пример управления подсветкой потолка

Диммер удобно расположить его вместе с блоком питания в нише рядом с точкой подключения светодиодной ленты. Сокращая расстояние от БП и контроллера до светодиодной ленты Вы снижаете падение напряжения.

Если нет возможности расположить контроллеры и блоки питания в нише рядом с потолком или недалеко от него, то советуем рассмотреть светодиодную ленту на 48V. Напряжение выше и при той же мощности ленты ток будет меньше. А значит блок питания и диммер можно разместить на значительном удалении в щитке.

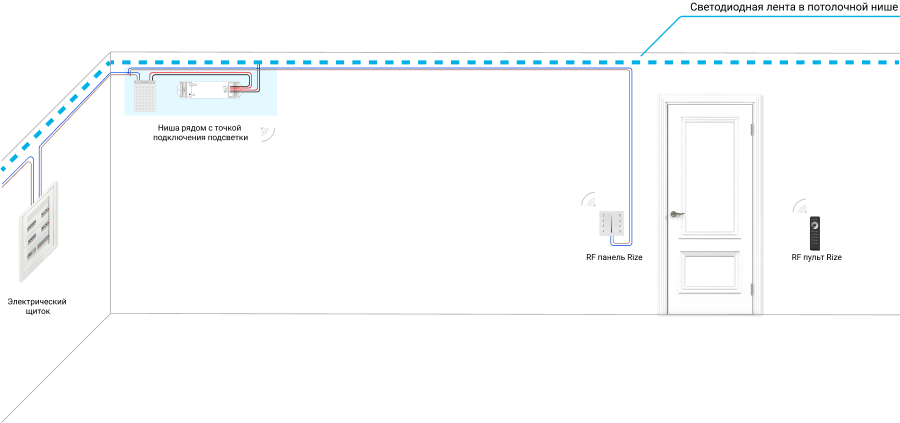

Управление подсветкой потолка по RF

Для управления по RF подойдет любой пульт или панель Rize с поддержкой RF.

Также есть RF модуль на батарейке для подключения к возвратному выключателю, они есть в любой "линейке выключателей".

Скачать cхему в формате PDF для печати.

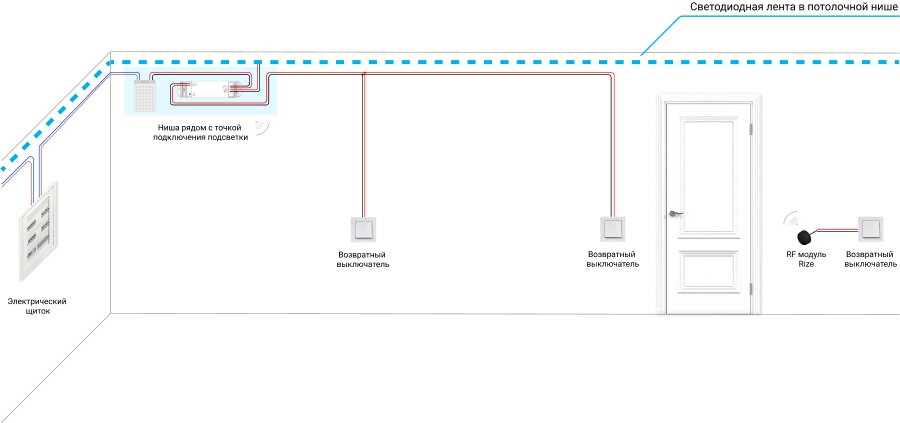

Управление подсветкой потолка по PushDim и RF

Возвратные выключатели подключаются параллельно к клеммам диммера с подписью PushDim.

Скачать cхему в формате PDF для печати.

Управление с помощью Яндекс Алисы

Диммером Rize CV1 15A VL, как и другими RF контроллерами Rize, можно управлять с помощью "Алисы".

Для этого Вам потребуется диммер/шлюз Rize с поддержкой TuyaWiFi и RF. Подойдут модели RCT1-1,5A-SBWT , RCV2-10A-WT и RCV5-15A-WT.

Скачать cхему в формате PDF для печати.
